11、Cesium源码

1、Viewer模块实例化过程

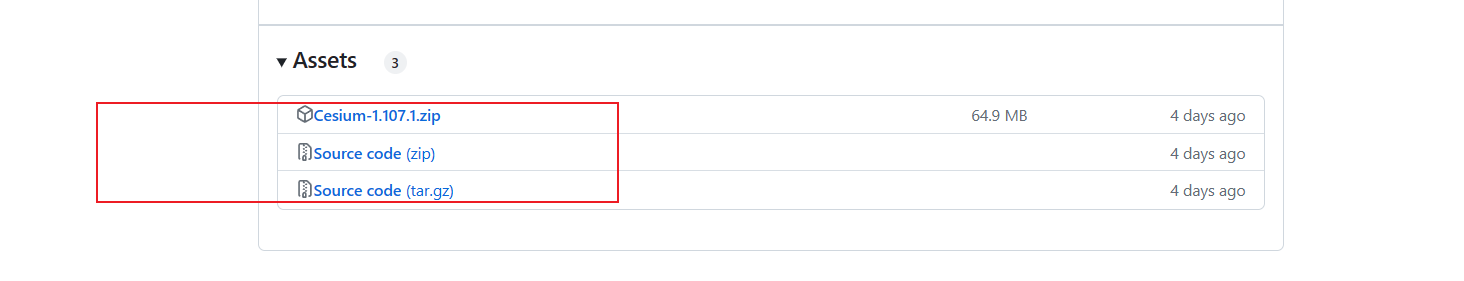

1.1、获取源码

• github下载

Releases · CesiumGS/cesium (github.com)

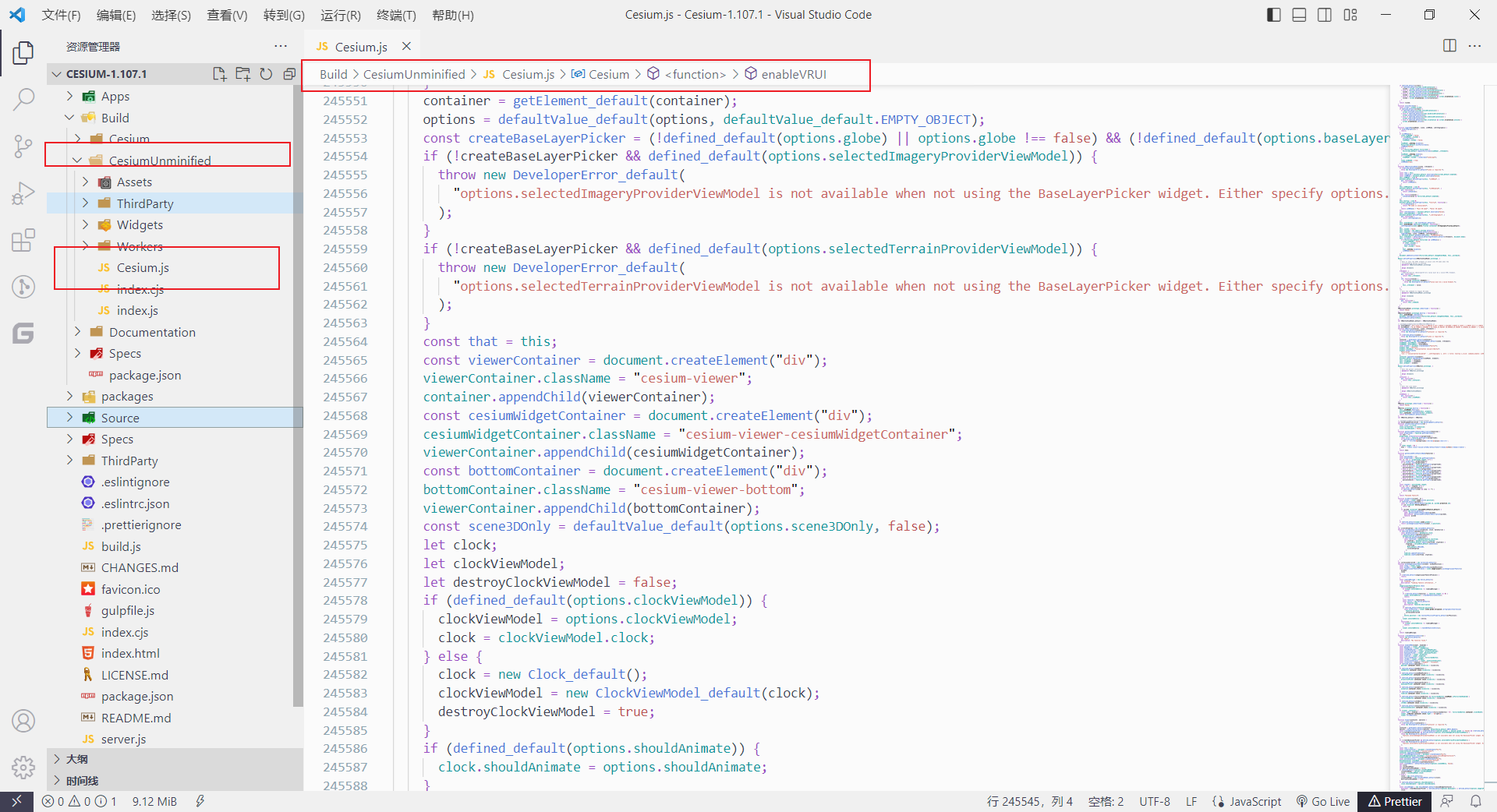

• 编辑器打开

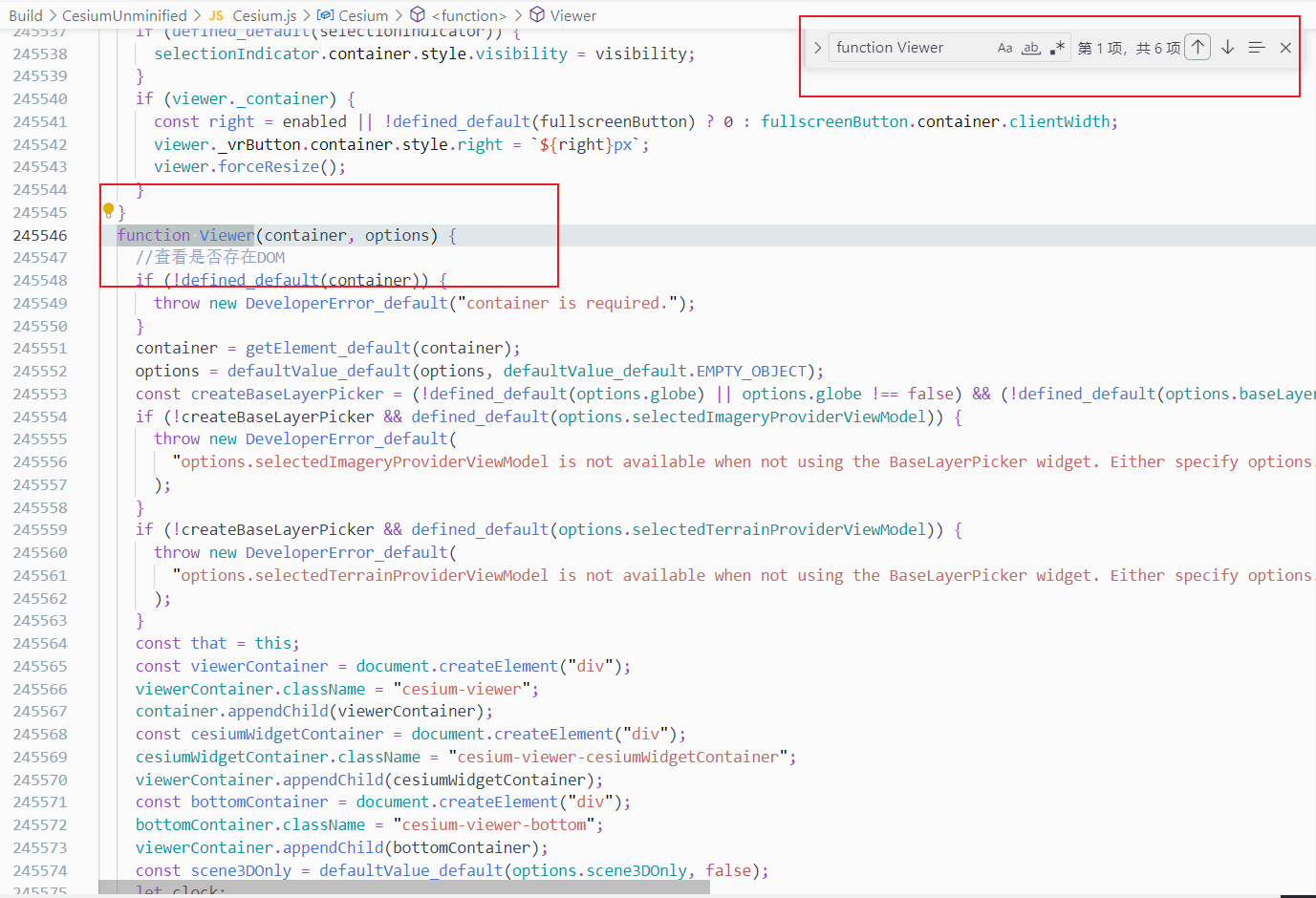

1.2、Viewer的构造函数

    if (!defined_default(container)) {//245548行；查看是否存在DOM
      throw new DeveloperError_default("container is required.");
    }
    container = getElement_default(container);

这一步，查看DOM元素是否存在，使用getElement_default模块判断domID或DOM元素变量并返回。

1.2.1、工具模块：defaultValue_default

//245552行
options = defaultValue_default(options, defaultValue_default.EMPTY_OBJECT);

这一步是判断传进来的options对象是否为空，如果为空，那就使用空对象预设值defaultValue_default.EMPTY_OBJECT。其中，defaultValue_default是一个重要的模块，它判断第一个参数如果是undefined，就把第二个参数作为它的值返回，如果不是undefined，那就返回它本身。

1.2.2、工具模块：defined_default

//245553行
const createBaseLayerPicker = (!defined_default(options.globe) || options.globe !== false) && (!defined_default(options.baseLayerPicker) || options.baseLayerPicker !== false);

这一步通过defined_default模块判断构造参数options是否有globe属性、baseLayerPicker属性来决定是否创建底图选择器控件。defined_default模块的作用就是，判断传入值是否定义，定义了就返回true。

1.2.3、创建DOM和判断传入参数option

//245564行
const that = this;
const viewerContainer = document.createElement("div");
viewerContainer.className = "cesium-viewer";
container.appendChild(viewerContainer);
const cesiumWidgetContainer = document.createElement("div");
cesiumWidgetContainer.className = "cesium-viewer-cesiumWidgetContainer";
viewerContainer.appendChild(cesiumWidgetContainer);
const bottomContainer = document.createElement("div");
bottomContainer.className = "cesium-viewer-bottom";
viewerContainer.appendChild(bottomContainer);
const scene3DOnly = defaultValue_default(options.scene3DOnly, false);
let clock;
let clockViewModel;
let destroyClockViewModel = false;
if (defined_default(options.clockViewModel)) {
	clockViewModel = options.clockViewModel;
	clock = clockViewModel.clock;
} else {
	clock = new Clock_default();
	clockViewModel = new ClockViewModel_default(clock);
	destroyClockViewModel = true;
}
if (defined_default(options.shouldAnimate)) {
	clock.shouldAnimate = options.shouldAnimate;
}

将Viewer实例的this指向变量赋予给that变量，并为控件的div创建DOM元素。

利用defaultValue_default模块和defined_default模块，实现：

• 判断传入参数options中scene3DOnly参数是否赋值，如果没有则默认为false，即是否仅使用3d场景的意思；
• 判断传入参数options中的时钟模型属性clockViewModel是否存在，来决定是用传入的时钟模型，亦或者是用系统的时钟模型；
• 判断传入参数options中是否定义了shouldAnimate属性，如果定义了，则将时钟的同名属性设为同样的值。

1.2.4、创建CesiumWidget

//225489行
const cesiumWidget = new CesiumWidget_default(cesiumWidgetContainer, {
      baseLayer: createBaseLayerPicker || defined_default(options.baseLayer) || defined_default(options.imageryProvider) ? false : void 0,
      clock,
      skyBox: options.skyBox,
      skyAtmosphere: options.skyAtmosphere,
      sceneMode: options.sceneMode,
      mapProjection: options.mapProjection,
      globe: options.globe,
      orderIndependentTranslucency: options.orderIndependentTranslucency,
      contextOptions: options.contextOptions,
      useDefaultRenderLoop: options.useDefaultRenderLoop,
      targetFrameRate: options.targetFrameRate,
      showRenderLoopErrors: options.showRenderLoopErrors,
      useBrowserRecommendedResolution: options.useBrowserRecommendedResolution,
      creditContainer: defined_default(options.creditContainer) ? options.creditContainer : bottomContainer,
      creditViewport: options.creditViewport,
      scene3DOnly,
      shadows: options.shadows,
      terrainShadows: options.terrainShadows,
      mapMode2D: options.mapMode2D,
      blurActiveElementOnCanvasFocus: options.blurActiveElementOnCanvasFocus,
      requestRenderMode: options.requestRenderMode,
      maximumRenderTimeChange: options.maximumRenderTimeChange,
      depthPlaneEllipsoidOffset: options.depthPlaneEllipsoidOffset,
      msaaSamples: options.msaaSamples
    });

高频API、Scene、imageryProvider、Globe等均在CesiumWidget实例化这一步创建。

1.2.5、其他的初始化

紧随其后的就是队Viewer的其他的一些属性的初始化，分别是界面上的按钮、时间轴等控件的初始化、事件总管理者EventHelper模块的初始化、重要的DataSourceCollection/DataSourceDisplay的初始化。

最后，以上初始化的对象，全部注册为当前Viewer实例上的属性，并将其中一些对象例如：DataSourceCollection的一些事件一并注册到Viewer的原型上。

除了以上初始化之外，Cesium还默认为cesiumWidget注册了屏幕操作事件的点击、双击事件，方便初始化完成后能通过点击来拾取场景中的Entity（场景Scene、实体Entity是数据范围，不作详细介绍了），这两个事件使用cesiumWidget.screenSpaceEventHandler.setInputAction方法来注册。

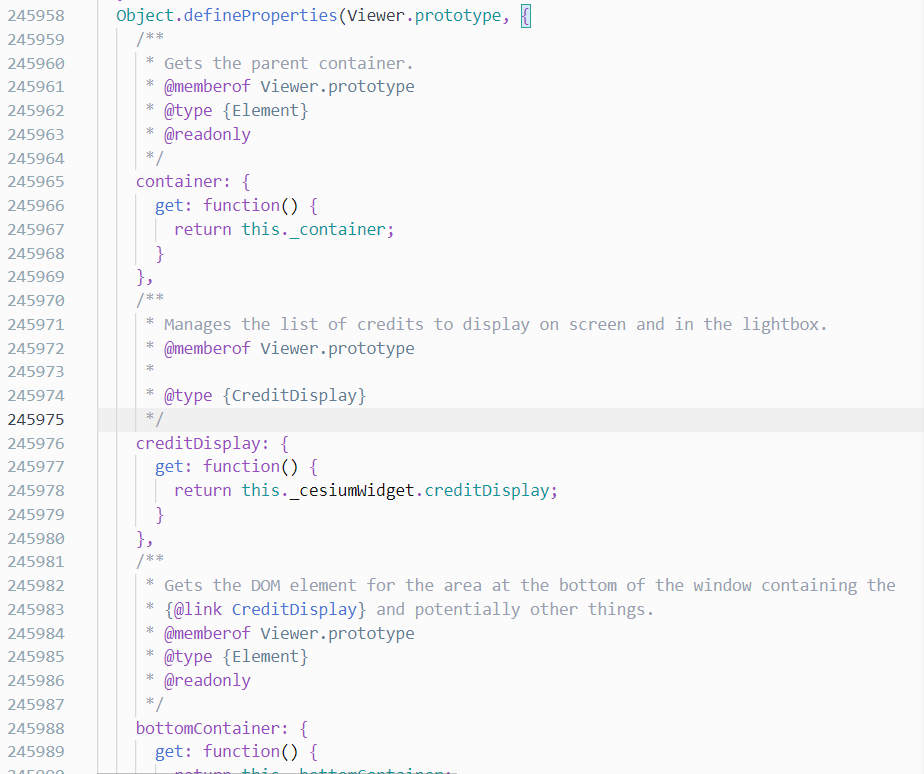

1.2.6、原型定义方法： Object.defineProperties

在Viewer的原型上定义的许多属性，包括上文提及的初始化的多个对象、事件等。还包括上文创建的各个初始化的对象的一些属性快捷连接，以便Viewer实例上直接访问其他模块的属性。

例如你既能在Viewer上获取camera，也能在Scene模块获取camera，只不过Viewer上返回的camera也要先访问scene罢了。

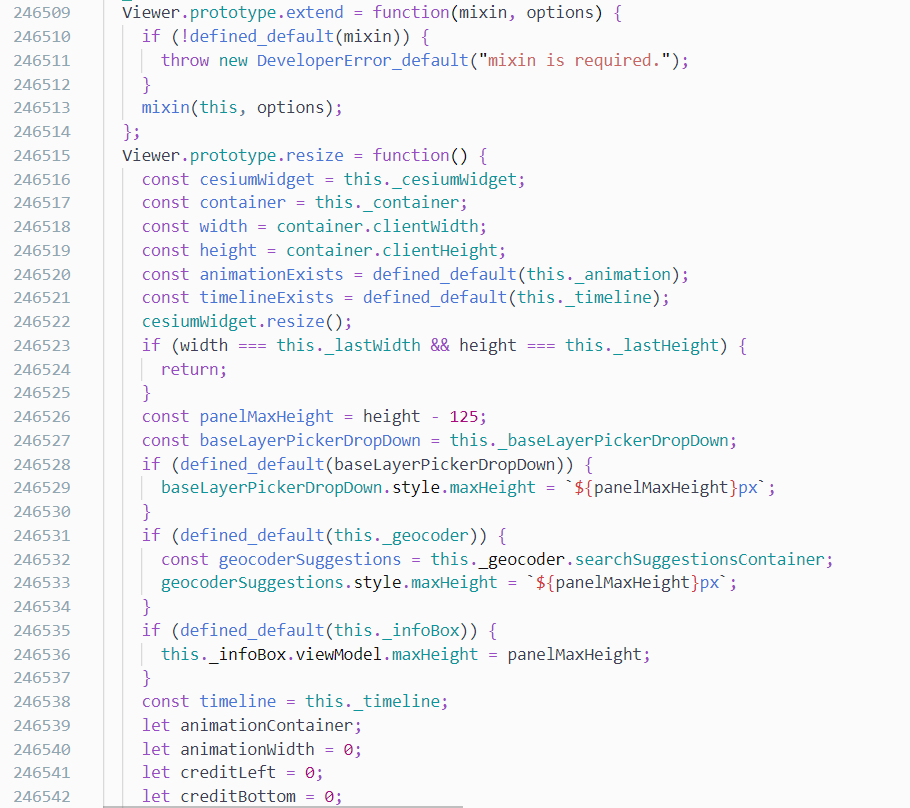

还在Viewer的原型上定义了许多公共方法和私有方法。

2、CesiumWidget模块实例化过程

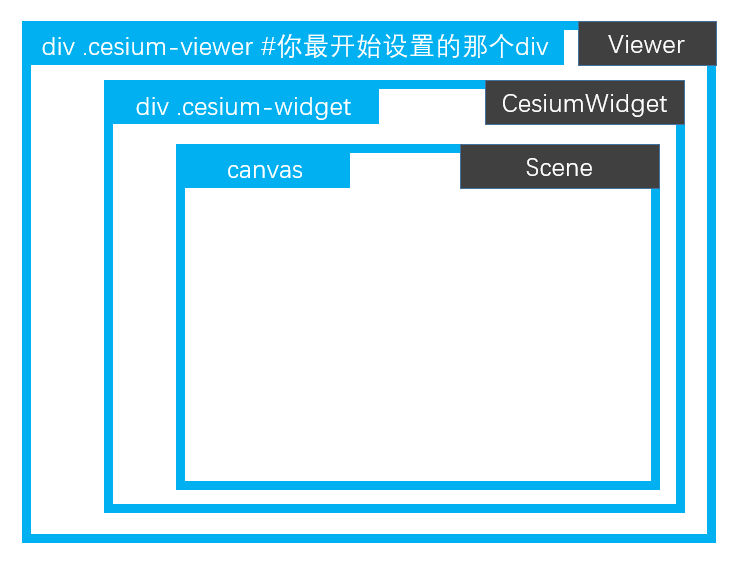

实例化Viewer必定会实例化一个CesiumWidget。CesiumWidget实际上代表的是三维数据可视区域，而Viewer除了包括可视区域，还包括各种控件（时间轴、右上角各种按钮、搜索框、时间拨盘等），更像是一个总体承载容器。Viewer能通过extend()方法扩充自定义的控件。

CesiumWidget模块的实例化过程 ver1.67 - 知乎 (zhihu.com)

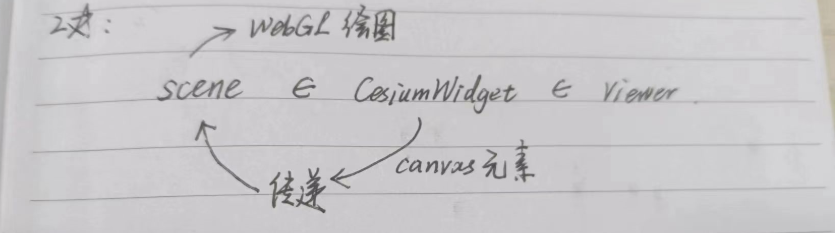

在cesium中，虽然CesiumWidget是三维数据可视区域，但是真正调用WebGL进行绘图的是CesiumWidget中实例化的Scene，CesiumWidget会将构造时传递的DOM元素中内部嵌入一个canvas，再将这个canvas元素传递给Scene实例，让Scene进行绘制。

2.1、场景及有关对象构造

CesiumWidget模块的构造函数通过一个try/catch块，完成Scene、Globe、SkyBox、SkyAtmosphere模块的实例化。而最终暴露到CesiumWidget的API中的，有camera、terrainProvider、imageryLayers、scene、screenSpaceEventHandler、clock这几个主要的对象

但在Cesium中，某个模块的属性并不一定是其原型上的，而是这个模块别的属性的原型上的。例如：CesiumWidget的属性Camera是Scene上的。

所以想要知道API之间的包含关系，只能通过源码了解。

// CesiumWidget.js模块
Object.defineProperties(CesiumWidget.prototype, {
    // ...
    camera : {
        get : function() {
            return this._scene.camera;
        }
    },
    // ...
}

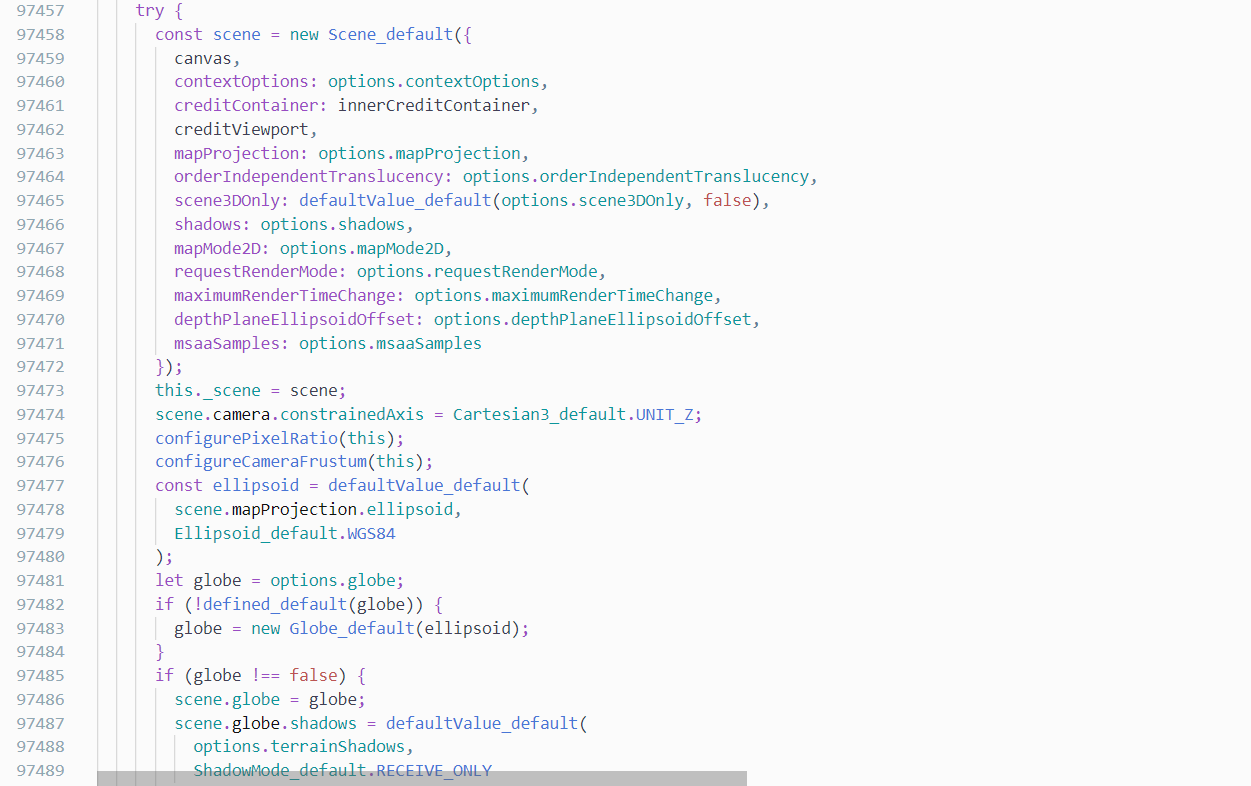

2.2、Scene实例化

实例化Scene对象，传递主要的构造参数大部分来自于CesiumWidget的构造参数options中。

//实例化Scene对象
var scene = new Scene({
    canvas : canvas,
    contextOptions : options.contextOptions,
    creditContainer : innerCreditContainer,
    creditViewport: creditViewport,
    mapProjection : options.mapProjection,
    // 太长了不贴了
    // ...
});
this._scene = scene;

指定摄像机的约束轴为Z轴，触发私有函数调整像素比例和摄像机视锥体。

scene.camera.constrainedAxis = Cartesian3_default.UNIT_Z;
configurePixelRatio(this);
configureCameraFrustum(this);

创建ellipsoid和globe，并传递给scene.

      const ellipsoid = defaultValue_default(
        scene.mapProjection.ellipsoid,
        Ellipsoid_default.WGS84
      );
      let globe = options.globe;
      if (!defined_default(globe)) {
        globe = new Globe_default(ellipsoid);
      }
      if (globe !== false) {
        scene.globe = globe;
        scene.globe.shadows = defaultValue_default(
          options.terrainShadows,
          ShadowMode_default.RECEIVE_ONLY
        );
      }

后续主要创建：

• 环境因素：主要是天空盒和太阳、月亮、大气环境。
• 影像数据源：（若无，则调用createWorldImagery模块创建世界影像，和CesiumION的token有关）和地形数据源，并传递给scene。影像数据源和地形数据源均可以从options中获取，若options没有，则使用Cesium官方给的，需要注意token问题。
• 视图模式：确定scene对象的视图模式是二维的、三维的还是哥伦布的（2.5D）。
• 给scene绑定了渲染错误事件处理函数。
• 确认是否使用默认的循环渲染机制（useDefaultRenderLoop属性），这个属性若为false，则需要手动调用CesiumWidget.render()渲染。还确定了在默认循环渲染机制时，目标帧速率（targetFrameRate属性）。

2.3、原型上的方法定义

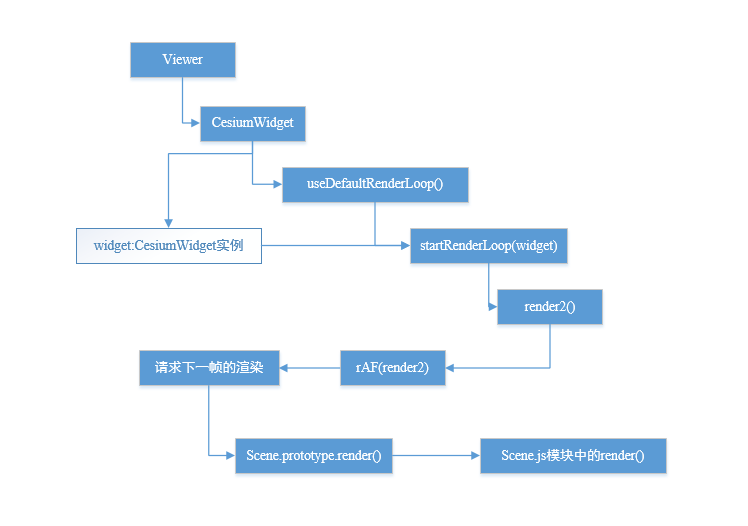

3、requestAnimationFrame循环触发帧动画

3.1、CesiumWidget类是控制场景对象触发渲染的调度器

Scene 类是一个三维空间对象的容器，它在原型链上有一个 render 方法，寥寥百行，控制了三维场景中若干物体的更新、渲染。

Scene.prototype.render 方法调用一次，只更新并渲染一帧。

WebGL 一般会和 requestAnimationFrame, (rAF) 这个 API 循环调用渲染函数。而让 canvas 中场景能连续多帧循环往复运行的调度者，是 CesiumWidget 类。

在CesiumWidget类中有一个使用Object.defineProperties()方法定义的setter:

//使用默认循环调度
useDefaultRenderLoop: {
      get: function() {
        return this._useDefaultRenderLoop;
      },
      set: function(value) {
        if (this._useDefaultRenderLoop !== value) {
          this._useDefaultRenderLoop = value;
          if (value && !this._renderLoopRunning) {
            startRenderLoop(this);
          }
        }
      }
    },

在实例化CesiumWidget时，会使用传入的值，若没有，则是true。

this._useDefaultRenderLoop = void 0;
this.useDefaultRenderLoop = defaultValue_default(
	options.useDefaultRenderLoop,
	true
);

一旦赋值，就开始CesiumJS的渲染循环，由一个在模块内的函数startRenderLoop负责控制。

function startRenderLoop(widget) {
    widget._renderLoopRunning = true;
    let lastFrameTime = 0;
    function render2(frameTime) {//frameTime表示帧时间（即上一帧和当前帧之间的时间差）
      if (widget.isDestroyed()) {//这里首先检查场景所属的 widget（可能是一个Cesium Viewer或其他渲染容器）是否已被销毁。如果已被销毁，则直接退出函数，不再执行渲染操作。
        return;
      }
      if (widget._useDefaultRenderLoop) {//检查 widget 是否使用默认的渲染循环。这意味着它是否会自动进行渲染，还是需要手动调用该函数来渲染场景。
        try {
          const targetFrameRate = widget._targetFrameRate;//获取目标帧率，这是一个用户定义的期望帧率值。
         //用于检查变量是否已定义且不为null的函数。如果目标帧率未定义，表示用户没有设置特定的目标帧率，那么就会执行以下操作。
          if (!defined_default(targetFrameRate)) {
            widget.resize();//调整 widget 的大小，确保它适应容器的尺寸。
            widget.render();//调用 widget 的渲染方法，开始进行场景的渲染。
            requestAnimationFrame(render2);//使用浏览器的rAF方法来请求下一帧的渲染，以形成连续的渲染循环。
          } else {
            const interval = 1e3 / targetFrameRate;//计算每帧之间的时间间隔，以便在达到目标帧率时控制渲染频率。
            const delta = frameTime - lastFrameTime;//计算当前帧与上一帧之间的时间差
            if (delta > interval) {//如果时间差超过了目标间隔，说明可以进行下一帧渲染。
              widget.resize();
              widget.render();
              //更新 lastFrameTime，使其为上一帧的时间，以便在下一次渲染时计算时间差。
              lastFrameTime = frameTime - delta % interval;//
            }
            requestAnimationFrame(render2);
          }
        } catch (error) {//如果在渲染过程中发生错误，将捕获异常并执行以下操作
          widget._useDefaultRenderLoop = false;//将 _useDefaultRenderLoop 标志设置为false，表示不再使用默认的渲染循环
          widget._renderLoopRunning = false;//将 _renderLoopRunning 标志设置为false，表示渲染循环已停止
          if (widget._showRenderLoopErrors) {//如果允许显示渲染循环错误，将执行以下操作
            const title = "An error occurred while rendering.  Rendering has stopped.";//显示错误面板，向用户展示发生的错误
            widget.showErrorPanel(title, void 0, error);
          }
        }
      } else {
        widget._renderLoopRunning = false;//将 _renderLoopRunning 标志设置为false，表示渲染循环已停止
      }
    }
    requestAnimationFrame(render2);
  }

传入的widget是CesiumWidget的实例，实现了一个灵活的渲染循环，允许根据目标帧率控制渲染频率，同时处理可能发生的渲染错误。在渲染前会检查widget是否已被销毁，以避免渲染被执行到已不再需要的场景。最后，通过递归调用requestAnimationFrame实现连续的渲染循环，直到渲染停止或widget被销毁。

3.2、Scene对象

对于全局而言，CesiumWidget负责控制DOM的变化情况，例如窗口尺寸变化导致DIV的变化等，并负责起渲染循环的调度。

对于单帧而言，Scene类需要使用自己原型链上的render方法完成自我状态、数据对象的更新;

以及Scene.js模块内的render函数触发WebGL绘制。

//Scene类原型链上的render
Scene.prototype.render = function(time) {
    this._preUpdate.raiseEvent(this, time);//事件触发，会在渲染前被调用，可以让用户在渲染之前执行一些操作。
    const frameState = this._frameState;//获取当前场景的帧状态对象
    frameState.newFrame = false;//将newFrame标志设置为false，表示当前帧不是一个新帧
    if (!defined_default(time)) {//检查时间参数是否已定义，如果未定义，则使用当前的JulianDate（儒略日期）作为时间
      time = JulianDate_default.now();
    }
      //检查相机是否有更新。如果有相机更新，会返回true，否则返回false
    const cameraChanged = this._view.checkForCameraUpdates(this);
   /**判断是否需要渲染场景
   !this.requestRenderMode: 如果没有设置requestRenderMode属性，表示始终要进行渲染。
	this._renderRequested: 如果_renderRequested属性为true，表示已经请求过渲染。
	cameraChanged: 如果相机有更新，表示需要进行渲染。
	this._logDepthBufferDirty: 如果深度缓冲区有更新，表示需要进行渲染。
	this._hdrDirty: 如果高动态范围(HDR)设置有更新，表示需要进行渲染。
	this.mode === SceneMode_default.MORPHING: 如果场景模式为“MORPHING”，表示需要进行渲染。*/
    let shouldRender = !this.requestRenderMode || this._renderRequested || cameraChanged || this._logDepthBufferDirty || this._hdrDirty || this.mode === SceneMode_default.MORPHING;
      // 如果shouldRender为false，并且定义了maximumRenderTimeChange属性和_lastRenderTime属性，则判断是否超过了最大渲染时间间隔，如果超过则需要进行渲染
    if (!shouldRender && defined_default(this.maximumRenderTimeChange) && defined_default(this._lastRenderTime)) {
      const difference = Math.abs(
        JulianDate_default.secondsDifference(this._lastRenderTime, time)
      );
      shouldRender = shouldRender || difference > this.maximumRenderTimeChange;
    }
    if (shouldRender) {//如果需要进行渲染，执行以下操作
      this._lastRenderTime = JulianDate_default.clone(time, 		this._lastRenderTime);// 将当前时间克隆到_lastRenderTime，用于计算下一次渲染的时间间隔
      this._renderRequested = false;//将_renderRequested属性设置为false，表示渲染已经被处理
      this._logDepthBufferDirty = false;//将_logDepthBufferDirty属性设置为false，表示深度缓冲区已更新。
      this._hdrDirty = false;// 将_hdrDirty属性设置为false，表示HDR设置已更新
      const frameNumber = Math_default.incrementWrap(
        frameState.frameNumber,
        15e6,
        1
      );//更新帧号，将frameState.frameNumber递增，并在达到最大值时循环回来（15e6表示最大值）
      updateFrameNumber(this, frameNumber, time);// 更新场景的帧数相关参数
      frameState.newFrame = true;
    }
    tryAndCatchError(this, prePassesUpdate);//在渲染前尝试执行prePassesUpdate函数，并捕获可能发生的错误
    if (this.primitives.show) {//如果场景中的图元（primitives）显示（即可见），则执行以下操作
      tryAndCatchError(this, updateMostDetailedRayPicks);//在渲染前尝试执行updateMostDetailedRayPicks函数，并捕获可能发生的错误
      tryAndCatchError(this, updatePreloadPass);//在渲染前尝试执行updatePreloadPass函数，并捕获可能发生的错误
      tryAndCatchError(this, updatePreloadFlightPass);//在渲染前尝试执行updatePreloadFlightPass函数，并捕获可能发生的错误
      if (!shouldRender) {// 如果不需要渲染（即shouldRender为false），尝试执行updateRequestRenderModeDeferCheckPass函数，并捕获可能发生的错误
        tryAndCatchError(this, updateRequestRenderModeDeferCheckPass);
      }
    }
    this._postUpdate.raiseEvent(this, time);//事件触发，会在渲染后被调用，可以让用户在渲染之后执行一些操作
    if (shouldRender) {
      this._preRender.raiseEvent(this, time);//事件触发，在渲染前被调用，可以让用户在渲染之前执行一些操作
      frameState.creditDisplay.beginFrame();// 开始帧处理，用于显示相应的信用信息（例如Cesium logo）
      tryAndCatchError(this, render);//尝试执行渲染操作，交给Scene.js模块的render函数触发WebGL绘制，并捕获可能发生的错误
    }
    updateDebugShowFramesPerSecond(this, shouldRender);//更新是否显示帧率的调试信息，根据是否进行了渲染来确定
    tryAndCatchError(this, postPassesUpdate);//在渲染后尝试执行postPassesUpdate函数，并捕获可能发生的错误
    callAfterRenderFunctions(this);//调用在渲染后执行的函数
    if (shouldRender) {
      this._postRender.raiseEvent(this, time);//事件触发，在渲染后被调用，可以让用户在渲染之后执行一些操作
      frameState.creditDisplay.endFrame();// 结束帧处理，清除之前显示的信用信息
    }
  };

实现了一个灵活的场景渲染流程，根据场景中的变化情况和用户设置的参数来确定是否进行渲染。在渲染前和渲染后触发了多个事件，用户可以通过监听这些事件来扩展场景渲染的功能。同时，代码中对错误的捕获和处理也有一定的保障

Scene 类是一个场景对象容器，其Scene.prototype.render() 方法负责：

• 生命周期事件（preUpdate、preRender、postUpdate、postRender）回调触发；
• 更新帧状态和帧号
• 更新 Scene 中的 Primitive
• 移交渲染权给模块内的 render 函数触发 WebGL 绘制

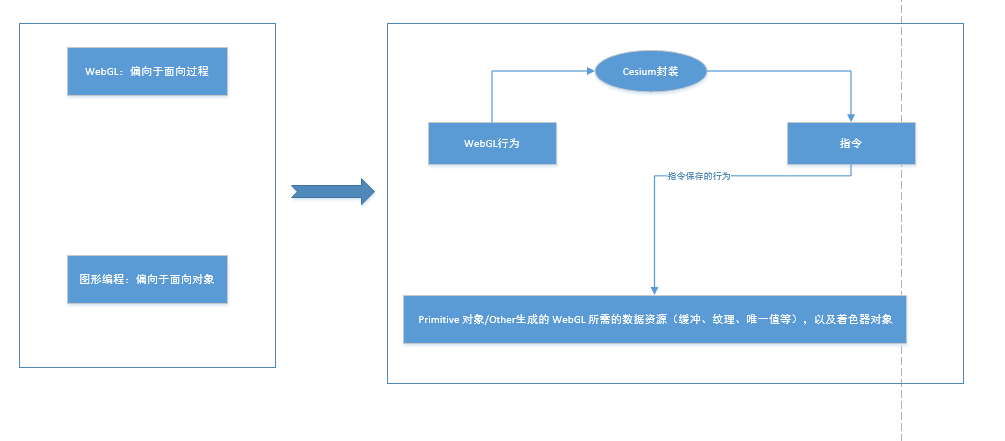

Scene.prototype.render()并没有更新椭球体，没有请求地形四叉树瓦片，而是等待更重要的 Primitive 等三维物体的更新后，才判断 globe 是否存在，从而决定要不要画地球（的皮肤），最终才更新并执行 Command，也就是 scene.updateAndExecuteCommands(passState, backgroundColor);

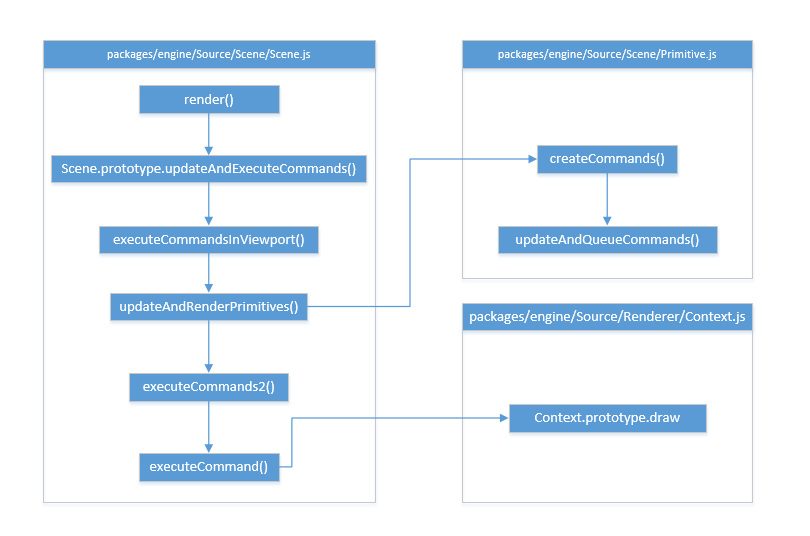

//Scene.js模块内的render函数，触发WebGL绘制
var scratchBackgroundColor = new Color_default();
function render(scene) {
    const frameState = scene._frameState;
    const context = scene.context;
    const us = context.uniformState;
    const view = scene._defaultView;
    scene._view = view;
    scene.updateFrameState();
    frameState.passes.render = true;
    frameState.passes.postProcess = scene.postProcessStages.hasSelected;
    frameState.tilesetPassState = renderTilesetPassState;
    let backgroundColor = defaultValue_default(scene.backgroundColor, Color_default.BLACK);
    if (scene._hdr) {
      backgroundColor = Color_default.clone(backgroundColor, scratchBackgroundColor);
      backgroundColor.red = Math.pow(backgroundColor.red, scene.gamma);
      backgroundColor.green = Math.pow(backgroundColor.green, scene.gamma);
      backgroundColor.blue = Math.pow(backgroundColor.blue, scene.gamma);
    }
    frameState.backgroundColor = backgroundColor;
    scene.fog.update(frameState);
    us.update(frameState);
    const shadowMap = scene.shadowMap;
    if (defined_default(shadowMap) && shadowMap.enabled) {
      if (!defined_default(scene.light) || scene.light instanceof SunLight_default) {
        Cartesian3_default.negate(us.sunDirectionWC, scene._shadowMapCamera.direction);
      } else {
        Cartesian3_default.clone(scene.light.direction, scene._shadowMapCamera.direction);
      }
      frameState.shadowMaps.push(shadowMap);
    }
    scene._computeCommandList.length = 0;
    scene._overlayCommandList.length = 0;
    const viewport = view.viewport;
    viewport.x = 0;
    viewport.y = 0;
    viewport.width = context.drawingBufferWidth;
    viewport.height = context.drawingBufferHeight;
    const passState = view.passState;
    passState.framebuffer = void 0;
    passState.blendingEnabled = void 0;
    passState.scissorTest = void 0;
    passState.viewport = BoundingRectangle_default.clone(viewport, passState.viewport);
    if (defined_default(scene.globe)) {
      scene.globe.beginFrame(frameState);
    }
    scene.updateEnvironment();
    scene.updateAndExecuteCommands(passState, backgroundColor);//更新并执行 Command
    scene.resolveFramebuffers(passState);
    passState.framebuffer = void 0;
    executeOverlayCommands(scene, passState);
    if (defined_default(scene.globe)) {
      scene.globe.endFrame(frameState);
      if (!scene.globe.tilesLoaded) {
        scene._renderRequested = true;
      }
    }
    context.endFrame();
  }

3.3、三维地球构成

CesiumJS 的三维地球，实际上分两大部分：

• 地球椭球体与表面的 GIS 影像服务
• 场景中的三维物体

CesiumJS 内置了大量的默认值，包括地球椭球体以及影像服务（默认用的必应瓦片服务，要 token）。但是，实际上可以不需要地球椭球体和底图的：

   if (defined(scene.globe)) {
     scene.globe.beginFrame(frameState);
   }

上述代码片段是 Scene.js 模块内的 render 函数的一小段，也就是说，若没有定义 globe，那就不绘制椭球上的帧。

4、渲染原理之渲染Primitive

Scene.js 模块内的 render 函数会将控制权交给 WebGL，执行 CesiumJS 自己封装的指令对象，画出每一帧来。

模块内的 render 函数首先会更新一批状态信息，譬如帧状态、雾效、Uniform 值、通道状态、三维场景中的环境信息等，然后就开始更新并执行指令，调用的是 Scene 原型链上的 updateAndExecuteCommands 方法。

整个过程大致调用为：

4.1、指令

CesiumJS 有三类指令：

• DrawCommand 绘图指令
• ClearCommand 清屏指令
• ComputeCommand 计算指令

绘图指令最终会把控制权交给 Context 对象，根据自身的着色器对象，绘制自己身上的数据资源;

清屏指令比较简单，目的就是调用 WebGL 的清屏函数，清空各类缓冲区并填充清空后的颜色值，依旧会把控制权传递给 Context 对象;

计算指令则借助 WebGL 并行计算的特点，将指令对象上的数据在着色器中编码、计算、解码，最后写入到输出缓冲（通常是帧缓冲的纹理上），同样控制权会给到 Context 对象。

4.2、通道

一帧是由多个通道顺序绘制构成的，在 CesiumJS 中，通道英文单词是 Pass

既然通道的绘制是有顺序的，其顺序保存在 Renderer/Pass.js 模块导出的冻结对象中，目前（1.107版本）有 10 个优先顺序等级（最后 NUMBER_OF_PASSES 是通道的数量）

  var Pass = {
    ENVIRONMENT: 0,
    COMPUTE: 1,
    GLOBE: 2,
    TERRAIN_CLASSIFICATION: 3,
    CESIUM_3D_TILE: 4,
    CESIUM_3D_TILE_CLASSIFICATION: 5,
    CESIUM_3D_TILE_CLASSIFICATION_IGNORE_SHOW: 6,
    OPAQUE: 7,
    TRANSLUCENT: 8,
    VOXELS: 9,
    OVERLAY: 10,
    NUMBER_OF_PASSES: 11
  };

以上为例，第一优先被绘制的指令，是环境（ENVIRONMENT: 0）方面的对象、物体。而不透明（OPAQUE: 7）的三维对象的绘制指令，则要先于透明（TRANSLUCENT: 8）物体被执行。

CesiumJS 会在每一帧即将开始绘制前，对所有已经收集好的指令根据通道进行排序，实现顺序绘制。

4.3、生成并执行指令

原型链上的 updateAndExecuteCommands 方法会做模式判断，我们一般使用的是三维模式（SceneMode.SCENE3D），所以只需要看 else if 分支即可，也就是

executeCommandsInViewport(true, this, passState, backgroundColor);

此处，this 就是 Scene 自己。

executeCommandsInViewport() 是一个 Scene.js 模块内的函数，这个函数比较短，对于当前我们关心的东西，只需要看它调用的 updateAndRenderPrimitives() 和最后的 executeCommands2() 函数调用即可。

4.3.1、Primitive 生成指令

 [Module Scene.js]
 - fn updateAndRenderPrimitives()
   [Module Primitive.js]
   - fn createCommands()
   - fn updateAndQueueCommands()

Scene.js 模块内的函数 updateAndRenderPrimitives() 负责更新 Scene 上所有的 Primitive。

期间，控制权会通过 PrimitiveCollection 转移到 Primitive 类（或者有类似结构的类，譬如 Cesium3DTileset 等）上，令其更新本身的数据资源，根据情况创建新的着色器，并随之创建 绘图指令，最终在 Primitive.js 模块内的 updateAndQueueCommands() 函数排序、并推入帧状态对象的指令列表上。

4.3.2、Context对象执行WebGL底层代码

 [Module Scene.js]
 - fn executeCommands2()
 - fn executeCommand() // 收到 Command 和 Context
   [Module Context.js]
   - Context.prototype.draw()

另一个模块内的函数 executeCommands2() 则负责执行这些指令（中间还有一些小插曲，下文再提）。

此时，上文的“通道”再次起作用，此函数内会根据 Pass 的优先顺序依次更新唯一值状态（UniformState），然后下发给 executeCommand() 函数（注意少了个s）以具体的某个指令对象以及 Context 对象。

除了 executeCommand() 函数外，Scene.js 模块内仍还有其它类似的函数，例如 executeIdCommand() 负责执行绘制 ID 信息纹理的指令，

executeTranslucentCommandsBackToFront() / executeTranslucentCommandsFrontToBack() 函数负责透明物体的指令等。

甚至在 Scene 对象自己的属性中，就有清屏指令字段，会在 executeCommands() 函数中直接执行，不经过上述几个执行具体指令的函数。

Context 对象是对 WebGL(2)RenderingContext 等 WebGL 原生接口、参数的封装，所有指令对象最终都会由其进行拆包装、组装 WebGL 函数调用并执行绘图、计算、清屏。

4.4、指令对象转移

指令对象在 Primitive（或类似的类）生成后，由 模块内的 updateAndQueueCommands() 函数排序并推入帧状态对象的指令列表上：

 // updateAndQueueCommands 函数中，函数接收来自 Scene 逐级传入的帧状态对象 -- frameState
 const commandList = frameState.commandList;
 const passes = frameState.passes;
 if (passes.render || passes.pick) {
   // ... 省略部分代码
   commandList.push(colorCommand);
 }

frameState.commandList 就是个普通的数组。

而在执行时，却是从 View 对象上的 frustumCommandsList 上取的指令：

 // Scene.js 模块的 executeCommands2() 函数中
 const frustumCommandsList = view.frustumCommandsList;
 const numFrustums = frustumCommandsList.length;
 //...
 let j;
 for (let i = 0; i < numFrustums; ++i) {
   const index = numFrustums - i - 1;
   const frustumCommands = frustumCommandsList[index];

   // ...

   // 截取不透明物体的通道指令执行代码片段
   us.updatePass(Pass.OPAQUE);
   commands = frustumCommands.commands[Pass.OPAQUE];
   length = frustumCommands.indices[Pass.OPAQUE];
   for (j = 0; j < length; ++j) {
     executeCommand(commands[j], scene, context, passState);
   }

   // ...
 }

其中，下发给 executeCommand() 函数的 commands[j] 参数，就是具体的某个指令对象。

而在这个传递下发的过程中，是通过 View.prototype.createPotentiallyVisibleSet实现的。

4.4.1、筛选可见集

View 对象是 Scene、Camera 之间的纽带，负责“眼睛”与“世界”之间信息的处理，即视图。

View.prototype.createPotentiallyVisibleSet的作用，就是把 Scene 上的计算指令、覆盖物指令，帧状态上的指令列表，根据 View 的可见范围做一次筛选，减少要执行指令个数提升性能。

具体来说，就是把分散在各处的指令，筛选后绑至 View 对象的 frustumCommandsList 列表中，借助 View.js 模块内的 insertIntoBin() 函数完成：

 // View.js 模块内

 function insertIntoBin(view, scene, command, commandNear, commandFar) {
   // ...

   const frustumCommandsList = view.frustumCommandsList;
   const length = frustumCommandsList.length;

   for (let i = 0; i < length; ++i) {
     // ...

     frustumCommands.commands[pass][index] = command;

     // ...
   }

   // ...
 }

这个函数内做了对指令的筛选判断。

5、渲染原理之渲染Entity

Entity参数对象最终会被解析变成Primitive，几何类型的Entity转变为几何类型的Primitive，但是其他类型的呢？例如：Label、Model、Wall、tileset这些又该如何转化为Primitive？？

解答：

1. 不同的Entity会触发生成不同的Visualizer（可视化器）

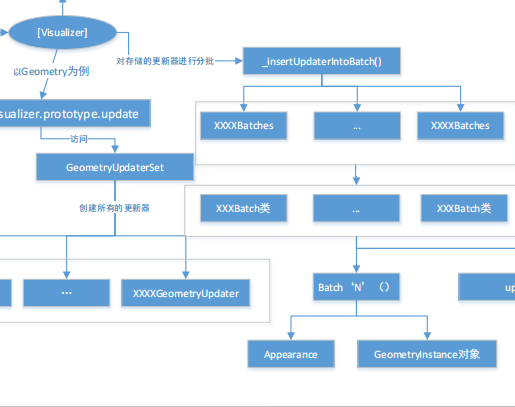

2. 其中GeometryVisualizer会通过GeometryUpdaterSet创建Updater（更新器），然后进行分批、更新。
3. 其中Cesium3Dtiles会在 Cesium3DTilesetVisualizer.prototype.update调用 createTileset(resource, tilesetHash, entity, primitives)方法
4. Model会在 ModelVisualizer.prototype.update调用 createModelPrimitive(this, entity, resource, incrementallyLoadTextures)方法
5. 其余的可以详看源码中对应的xxxx.prototype.update方法。

在创建三维几何体或三维模型的时候，只需要传入参数对象，就可以实现Entity的创建。

const modelEntity = viewer.entites.add({
   id: 'some-entitiy',
   name: 'some-name',
   position: Cartesian3.fromDegrees(112.5, 22.3, 0),
   model: {
     uri: 'path/to/model.glb'
   }
})

关于Entity与Primitive之间的对比：

• 前者使用 Property API 使得动态效果简单化，后者需要自己编写着色器；
• 个体数量较多时，前者的性能不如后者；
• 后者支持较底层的用法，可以自己控制材质着色器、几何数据并批优化；
• ...

但是Entity最终会变成Primitive，其中Entity API是如何从参数化对象到WebGL渲染？

上述代码可以得出，Entity API的入口是Viewer，而不是像Primitive API是从Scene访问的，即：

Entity API必须依赖Viewer容器。

5.1、Entity API必须依赖Viewer容器

Viewer 其实是 CesiumJS 长期维护的一个成果，它在大多数时候扮演的是 Web3D GIS 地球的总入口对象。

Scene 暴露出来的 Primitive API 是一种比较接近 WebGL 数据接口的 API，面对接近业务层的数据格式，譬如 GeoJSON、KML、GPX 等，Primitive API 就比较麻烦。

虽然可以做一些转换接口，不过 Cesium 团队结合自己研发的数据标记语言 -- CZML，配上内置的时钟，封装出了更高级别的架构。

CesiumJS 使用 DataSource API 和 Entity API 这套组合实现了复杂、动态空间地理数据格式的接入。

5.1.1、高层数据模型的封装 - DataSource API

Entity API的基础设施。

首先，分别看定义在 Viewer 原型链上的两个属性 entities、dataSourceDisplay：

 Object.defineProperties(Viewer.prototype, {
   // ...
   dataSourceDisplay: {
     get: function () {
       return this._dataSourceDisplay;
     },
   },
   entities: {
     get: function () {
       return this._dataSourceDisplay.defaultDataSource.entities;
     },
   },
   // ...
 }

从上面两个 getter 看，EntityCollection 似乎是被 DataSourceDisplay 对象的 defaultDataSource 管辖的；defaultDataSource 是 CustomDataSource 类型的。

Viewer 拥有一个 DataSourceDisplay 成员，它负责所有 DataSource 的更新。

5.1.2、显示管理器 DataSourceDisplay 与默认数据源 CustomDataSource

它随 Viewer 创建而创建，而且优先级相当高，仅次于 CesiumWidget；它自己则创建默认的 DataSource，也就是 CustomDataSource：

 // DataSourceDisplay.js
 function DataSourceDisplay(options) {
   // ...
    const defaultDataSource = new CustomDataSource_default();
    this._onDataSourceAdded(void 0, defaultDataSource);
    this._defaultDataSource = defaultDataSource;
   // ...
 }

在这个 CustomDataSource 的构造函数里，就能找到 Viewer 暴露出去的 EntityCollection：

 // CustomDataSource.js
 function CustomDataSource(name) {
   // ...
   this._entityCollection = new EntityCollection(this);
   // ...
 }

 Object.defineProperties(CustomDataSource.prototype, {
   // ...
   entities: {
     get: function () {
       return this._entityCollection;
     },
   },
   // ...
 }

所以，包含关系就说清楚了：

 Viewer
 ┖ DataSourceDisplay
   ┖ CustomDataSource
     ┖ EntityCollection

DataSourceDisplay 除了管着 CustomDataSource 这个服务于 Entity API 的默认数据源外，还管着其它的 DataSource，其它的都会装入 DataSourceDisplay 的 DataSourceCollection 容器下，譬如 GeoJsonDataSource、CzmlDataSource 等，在文档中搜 DataSource 关键字基本能找齐。

5.1.3、默认数据源：CustomDataSource

默认的数据源的作用，就是给 Entity API 提供土壤。

但是 CustomDataSource 并不是只能给 Entity API 使用，在官方沙盒中可以找到直接使用 CustomDataSource 的例子。

5.1.4、DataSource API与Scene之间的联系

目前了解的，在Cesium中，只有Scene上的PrimitiveCollection才有权力更新Primitive，进而创建DrawCommand。

而DataSource API被包含于DataSourceDisplay对象，DataSourceDisplay对象拥有一个私有的primitiveCollection成员对象。

 function DataSourceDisplay(options) {
   // ...
   const scene = options.scene;
   const dataSourceCollection = options.dataSourceCollection;
   // ...

    let primitivesAdded = false;
    const primitives = new PrimitiveCollection_default();
    const groundPrimitives = new PrimitiveCollection_default();
     //这个私有的 PrimitiveCollection 创建完成后，就把它添加到 Scene 的 PrimitiveCollection 中了，伴随着 CesiumWidget 调度的渲染循环进行帧渲染。
    if (dataSourceCollection.length > 0) {
      scene.primitives.add(primitives);
      scene.groundPrimitives.add(groundPrimitives);
      primitivesAdded = true;
    }

    this._primitives = primitives;
    this._groundPrimitives = groundPrimitives;

   // ...

   if (!primitivesAdded) {
     // 对于 dataSourceCollection.length 是 0 的情况
     // 使用事件机制把私有的 PrimitiveCollection 添加到 scene.primitives 中
   }
 }

PrimitiveCollection 支持嵌套添加，也就是 Collection 可以添加到 Collection 中，update 时也会树状逐级向下更新。

5.2、可视化器——Visualizer

问题：可视化器是什么？

在Cesium中，Visualizer是用于将实体(Entity)与场景(Scene)进行关联的组件。Visualizer负责处理实体的渲染、更新和交互等任务。Cesium中的实体是地理空间中的对象，可以是点、线、多边形、模型等。

Visualizer的作用是根据实体的属性和状态来生成对应的可视化效果，并将其添加到场景中。当实体的属性发生变化或需要更新时，Visualizer会负责更新渲染效果，从而保持场景的实时同步。

Cesium中内置了多个Visualizer，用于处理不同类型的实体，例如：

1. PointVisualizer：处理点实体的渲染。
2. PolylineVisualizer：处理线实体的渲染。
3. PolygonVisualizer：处理多边形实体的渲染。
4. ModelVisualizer：处理模型实体的渲染。

通过将实体与Visualizer关联，Cesium可以高效地管理大量的地理空间数据，并在三维场景中进行动态展示。Visualizer的灵活性也使得开发者可以根据需要自定义新的Visualizer来处理特定类型的实体或实现特定的渲染效果。

5.2.1、为CustomDataSource创建Visualizer

在DataSourceDisplay创建defaultDataSource时，会主动调用_onDataSourceAdded方法：

// packages/engine/Source/DataSources/DataSourceDisplay.js
const defaultDataSource = new CustomDataSource_default();
//将CustomDataSource类型的实例defaultDataSource作为参数传入_onDataSourceAdded方法
this._onDataSourceAdded(void 0, defaultDataSource);
this._defaultDataSource = defaultDataSource;

Viewer
┖CesiumWidget
┖DataSourceDisplay
	┖DataSourceCollection
	┖CustomDataSource
		┖EntityCollection
			┖Entity

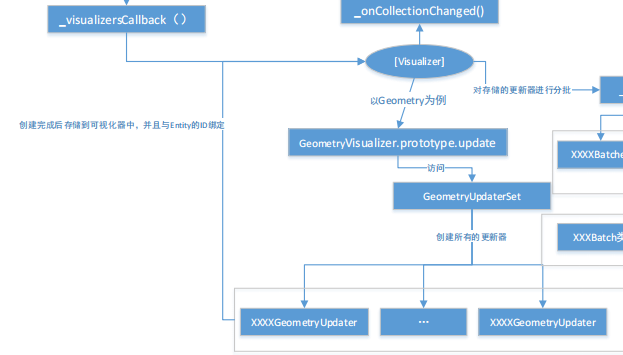

_onDataSourceAdded方法会给defaultDataSource再创建一个私有的PrimitiveCollection添加到DataSourceDisplay的PrimitiveCollection中。紧接着会调用_visualizersCallback方法创建可视化器。

 // DataSourceDisplay.prototype._onDataSourceAdded 中
 dataSource._visualizers = this._visualizersCallback(
   scene,
   entityCluster,
   dataSource
 );

function DataSourceDisplay(options) {
  // ...
  this._visualizersCallback = defaultValue(
    options.visualizersCallback,
    DataSourceDisplay.defaultVisualizersCallback
  );
  // ...
}
//_visualizersCallback方法会返回一个Visualizer对象数组
DataSourceDisplay.defaultVisualizersCallback = function(
scene,
entityCluster,
dataSource
) {
    const entities = dataSource.entities;
    return [
      new BillboardVisualizer_default(entityCluster, entities),
      new GeometryVisualizer_default(
        scene,
        entities,
        dataSource._primitives,
        dataSource._groundPrimitives
      ),
      new LabelVisualizer_default(entityCluster, entities),
      new ModelVisualizer_default(scene, entities),
      new Cesium3DTilesetVisualizer_default(scene, entities),
      new PointVisualizer_default(entityCluster, entities),
      new PathVisualizer_default(scene, entities),
      new PolylineVisualizer_default(
        scene,
        entities,
        dataSource._primitives,
        dataSource._groundPrimitives
      )
    ];
  };

5.2.2、EntityCollection 与 Visualizer 之间的通信 - 事件机制

问题：可视化器如何将Entity转换为Primitive？

实际上，每一个CustomDataSource都包含一个与之关联的EntityCollection，它让其包含的EntityCollection在DataSourceDisplay中作为一个合理的数据源存在。但是并不直接监听Entity的变化。

真正直接监听Entity变化的是通过EntityCollection的事件机制完成的，而EntityCollection无论发生什么变化都会传递给Visualizer。

DataSourceDisplay
┖ CustomDataSource
  ┠ EntityCollection
  ┃      ↑
  ┃  事件机制监听变化
  ┃      ┃
  ┖ [Visualizers]

EntityCollection 原型链上的 add/removeById/removeAll 方法会执行一个模块内的函数 fireChangedEvent()，它最核心的作用，就是把增加、删除、修改的 Entity 通过事件触发通知给 Visualizer：

// function fireChangedEvent() 中
const addedArray = added.values.slice(0);
const removedArray = removed.values.slice(0);
const changedArray = changed.values.slice(0);

added.removeAll();
removed.removeAll();
changed.removeAll();
collection._collectionChanged.raiseEvent(
  collection,
  addedArray,
  removedArray,
  changedArray
);

其中，added/removed/changed 是 Entity 增删改时的临时保存容器，每次执行 fireChangedEvent() 函数时都会把这三个容器清除。

在上述代码中，触发事件的还是EntityCollection本身，fireChangedEvent()只是把变动的、最新的Entity取出并通知注册的回调函数。

在VIsualizer创建的时候，就给EntityCollection注册了回调函数：

// 在 GeometryVisualizer 的构造函数中
entityCollection.collectionChanged.addEventListener(
  GeometryVisualizer.prototype._onCollectionChanged,
  this
);

也就是说，每当 EntityCollection 有增删改变化时，GeometryVisualizer 的 _onCollectionChanged 就会收到变化的 Entity，并继续执行后续动作。

关于Entity的属性的修改是借助Property API完成的，Property API是用于管理实体（Entity）属性的一组接口和方法。实体的属性可以是固定值、时间相关值或动态计算的值，Property API使得实体属性的处理更加灵活和强大。在add/removeAll/removeById到EntityCollection时，EntityCollection会为该Entity注册属性变动事件的回调：

//add
EntityCollection.prototype.add = function(entity) {
//...
    entity.definitionChanged.addEventListener(
      EntityCollection.prototype._onEntityDefinitionChanged,
      this
    );
    fireChangedEvent(this);//
    return entity;
  };
//removeById
EntityCollection.prototype.removeById = function(id) {
   //...
    entity.definitionChanged.removeEventListener(
      EntityCollection.prototype._onEntityDefinitionChanged,
      this
    );
    fireChangedEvent(this);
    return true;
  };
//removeAll
EntityCollection.prototype.removeAll = function() {
	//...
    for (let i = 0; i < entitiesLength; i++) {
	  //...
      if (!defined_default(addedItem)) {
        existingItem.definitionChanged.removeEventListener(
          EntityCollection.prototype._onEntityDefinitionChanged,
          this
        );
        removed.set(existingItemId, existingItem);
      }
    }
	//...
    fireChangedEvent(this);
  };

 EntityCollection.prototype._onEntityDefinitionChanged = function(entity) {
    const id = entity.id;
    if (!this._addedEntities.contains(id)) {
      this._changedEntities.set(id, entity);
    }
    fireChangedEvent(this);
  };

_onEntityDefinitionChanged 在 Entity 的 definitionChanged 事件触发后执行，也还是执行 fireChangedEvent 函数

5.3、时钟Clock

问题：怎么触发DataSourceDisplay的更新？

CesiumWidget中拥有一个时钟成员对象。

// CesiumWidget 构造函数中
this._clock = defined(options.clock) ? options.clock : new Clock();

默认的时钟会在每一帧渲染调度函数中跳动：

CesiumWidget.prototype.render = function () {
  if (this._canRender) {
    this._scene.initializeFrame();
    const currentTime = this._clock.tick();
    this._scene.render(currentTime);
  } else {
    this._clock.tick();
  }
};

但无论是否渲染，都会调用Clock.prototype.tick()方法跳动一次时钟，这个方法会触发onTick事件：

Clock.prototype.tick = function () {
  // ...
  this.onTick.raiseEvent(this);
  // ...
}

而在Viewer的构造函数中，先创建了CesiumWidget，随后就为时钟注册了onTick的回调函数：

function Viewer(container, options) {
  // ...
  // eventHelper 是一个事件助手对象，此处为 clock 注册事件用
  eventHelper.add(clock.onTick, Viewer.prototype._onTick, this);
  // ...
}

Viewer.prototype._onTick = function (clock) {
  const time = clock.currentTime;

  const isUpdated = this._dataSourceDisplay.update(time);
  // ...
}

在 _onTick 方法中，第一件做的事情就是执行 DataSourceDisplay 的更新：

DataSourceDisplay.prototype.update = function (time) {
  // ...
  let result = true;

  let visualizers;
  let vLength;

  visualizers = this._defaultDataSource._visualizers;
  vLength = visualizers.length;
  for (x = 0; x < vLength; x++) {
    result = visualizers[x].update(time) && result;
  }

  // ...
}

这个更新方法其实就是 进一步更新 DataSourceDisplay 中所有的数据源（无论是数据源容器中的还是默认的 CustomDataSource 的）的 可视化器（Visualizer）。

CesiumWidget 负责调度 Scene 的帧渲染，同时会跳动时钟对象，时钟对象的跳动又进而通知 Viewer 更新 DataSourceDisplay 下辖的所有 DataSource。

5.4、 Visualizer 的更新

5.4.1、更新方法中的三个循环

三个循环把_addedObjects/_removedObjects/_changedObjects这三类逆序遍历通过EntityCollection的事件机制传递给Visualizer

GeometryVisualizer.prototype.update = function (time) {
  // ...
  const addedObjects = this._addedObjects;
  const added = addedObjects.values;
  const removedObjects = this._removedObjects;
  const removed = removedObjects.values;
  const changedObjects = this._changedObjects;
  const changed = changedObjects.values;

  let i;
  let entity;
  let id;
  let updaterSet;
  const that = this;

  for (i = changed.length - 1; i > -1; i--) { /* ... */ }
  for (i = removed.length - 1; i > -1; i--) { /* ... */ }
  for (i = added.length - 1; i > -1; i--) { /* ... */ }

  addedObjects.removeAll();
  removedObjects.removeAll();
  changedObjects.removeAll();

  // ...
}

更新方法会取三类Entity（_addedObjects/_removedObjects/_changedObjects）进行逆序遍历。这三个容器会通过EntityCollection的事件机制传递给Visualizer。

5.4.2、Visualizer 的数据转换工具 - Updater

Updater是什么?

在使用Property API去修改实体Entity的属性（外观、形状...）时，这些动态值每一帧需要变成静态值传递给WebGL，Entity中的几何类型比较多，Cesium分别为这些几何类型的动态转静态的过程进行了封装——Updater：用于辅助几何类型的Entity的几何数据更新。

例如，在GeometryVisualizer.js模块中，有如下数组：

const geometryUpdaters = [
  BoxGeometryUpdater,
  CylinderGeometryUpdater,
  CorridorGeometryUpdater,
  EllipseGeometryUpdater,
  EllipsoidGeometryUpdater,
  PlaneGeometryUpdater,
  PolygonGeometryUpdater,
  PolylineVolumeGeometryUpdater,
  RectangleGeometryUpdater,
  WallGeometryUpdater,
];

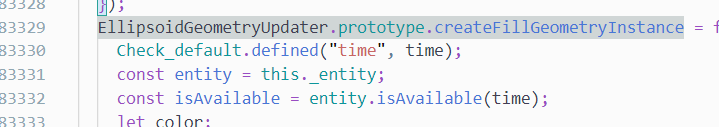

这些就是对应的几何更新器。这些几何更新器类中可以找到createXXXGeometryInstance原型链上的方法。例如：EllipsoidGeometryUpdater.prototype.createFillGeometryInstance 方法。

这些方法就是最后创建 Primitive 时所需的 GeometryInstance 的创建者，它们依赖于时间，返回该时间的静态几何值。

5.4.3、Updater 的集合 - GeometryUpdaterSet

GeometryUpdater是什么？

在GeometryVisualizer.prototype.update方法中，三个逆序循环在访问一个GeometryUpdaterSet类型的容器。这个容器是GeometryVisualizer.js 模块内的私有类。

只有在遍历 _addedObjects 时才会创建 GeometryUpdaterSet，此时新来的 Entity 会传给这个集合。这个集合的作用也比较简单

• 为新来 Entity 创建所有的几何更新器（这就是性能可能会出现问题的原因之一了）
• 为所有的几何更新器注册 geometryChanged 事件的响应函数

这个几何更新器集合创建完后，会存储到 GeometryVisualizer 中，并与 Entity 的 id 作绑定（方便其它两个逆序循环查找）

5.4.4、性能的提升 - Updater 的分批

分批的作用？分批的后续操作？

WebGL 的特点就是，单帧内绘制的次数越少，就越流畅。GeometryVisualizer 如果不为这些接受来的 Entity 分类归并批次，而是粗暴地把每个 Entity 直接生成静态几何、外观数据就创建 Primitive 的话，有多少 Entity 就会有多少 Primitive，也就有多少 DrawCommand，性能会非常糟糕。

所以，Cesium在GeometryVisualizer 中设计了一个分批的过程，也就是原型链上的 _insertUpdaterIntoBatch 方法。

在 GeometryVisualizer 更新时，三个列表循环中的两个（添加列表和更改列表）都会调用 _insertUpdaterIntoBatch 方法，把由于新增或修改 Entity 而创建出来的新的 Updater 做分批。

GeometryVisualizer.prototype.update = function (time) {
  // ...
  for (i = changed.length - 1; i > -1; i--) {
    // ...
    that._insertUpdaterIntoBatch(time, updater);
  }

  // ...

  for (i = added.length - 1; i > -1; i--) {
    // ...
    that._insertUpdaterIntoBatch(time, updater);
    // ...
  }

  // ...
}

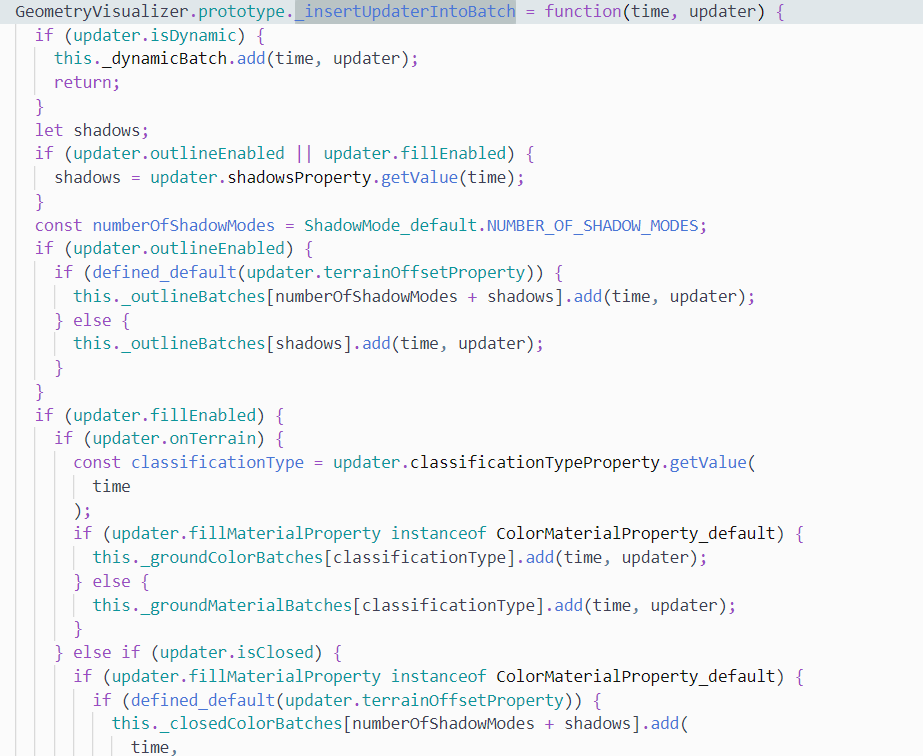

而在 _insertUpdaterIntoBatch 方法中，能看到非常多的分支判断以及 add 操作，这就是将 Updater 根据不同的条件分配到 Visualizer 上不同的批次容器中的过程了。

5.4.5、Visualizer 更新的最后一步 - 批次容器更新

批次容器是什么？

5.5、批次容器完成数据合并 - Primitive 创建

5.5.1、批次容器的类型与创建

CesiumJS 目前版本提供了若干种批次容器：

• DynamicGeometryBatch：_dynamicBatch
• StaticOutlineGeometryBatch：_outlineBatches
• StaticGroundGeometryColorBatch：_groundColorBatches
• StaticGroundGeometryPerMaterialBatch：_groundMaterialBatches
• StaticGeometryColorBatch：_closedColorBatches、_openColorBatches
• StaticGeometryPerMaterialBatch：_closedMaterialBatches、_openMaterialBatches

上面列出的，前者是类型，冒号后面的是 Visualizer 的成员字段（也就是具体批次容器对象），从名称不难看出它们的不同之处，大部分是用材质或颜色来作为分类依据。

在 GeometryVisualizer 的构造函数中找到创建这些成员字段的代码（其实构造函数里大部分代码也是在创建批次容器）。它们最终会合并到 _batches 数组中方便遍历：

this._batches = this._outlineBatches.concat(
  this._closedColorBatches,
  this._closedMaterialBatches,
  this._openColorBatches,
  this._openMaterialBatches,
  this._groundColorBatches,
  this._groundMaterialBatches,
  this._dynamicBatch
);

5.5.2、 内部批次容器

内部批次容器是什么？

在上述列举的批次容器，只是一个代理容器，真正起到存储作用的是这些批次容器模块文件内部的Batch类。

以最简单的静态批次容器 StaticGeometryColorBatch 为例，它在 Updater 通过 add 方法添加进来时，就会创建内部 Batch，同时创建这个时刻的 GeometryInstance：

function Batch(
  primitives,
  translucent,
  appearanceType,
  depthFailAppearanceType,
  depthFailMaterialProperty,
  closed,
  shadows
) {
  // ...
}

StaticGeometryColorBatch.prototype.add = function (time, updater) {
  // ...
  const instance = updater.createFillGeometryInstance(time);
  // ...

  const batch = new Batch(/* ... */);
  batch.add(updater, instance);
  items.push(batch);
}

这个内部 Batch 存放着外观信息和 GeometryInstance 对象。

5.5.3、创建 Primitive

在 Visualizer 的更新方法中，最后就是对所有批次容器进行更新。仍以 StaticGeometryColorBatch 为例，它的更新方法会调用一个模块内的 updateItems 函数，这个函数对传入的某部分内部 Batch 执行更新：

// StaticGeometryColorBatch.js 中

function updateItems(batch, items, time, isUpdated) {
  // ...
  for (i = 0; i < length; ++i) {
    isUpdated = items[i].update(time) && isUpdated;
  }
  // ...
}

StaticGeometryColorBatch.prototype.update = function (time) {
  // ...
  if (solidsMoved || translucentsMoved) {
    isUpdated =
      updateItems(this, this._solidItems, time, isUpdated) && isUpdated;
    isUpdated =
      updateItems(this, this._translucentItems, time, isUpdated) && isUpdated;
  }
  // ...
}

StaticGeometryColorBatch 上的 _solidItems 和 _translucentItems 都是普通的数组，保存的是模块内部定义 Batch 类型的对象。

而这些内部 Batch 的更新函数，最终就会根据存储的信息，完成 Primitive 的创建：

// StaticGeometryColorBatch.js 中

// ... 这个方法很长，节约篇幅
Batch.prototype.update = function (time) {
  let isUpdated = true;
  let removedCount = 0;
  let primitive = this.primitive;
  const primitives = this.primitives;
  let i;

  if (this.createPrimitive) {
    const geometries = this.geometry.values;
    const geometriesLength = geometries.length;
    if (geometriesLength > 0) {
      // ...
      primitive = new Primitive({ /* ... */ })
      primitives.add(primitive);
    } // else ...
  } // else ...
}

至此，Entity 终于完成了静态 Primitive 的创建，接着等待 Scene 在帧渲染流程中更新 PrimitiveCollection 进而创建出 DrawCommand，等待 WebGL 绘制。

5.6、总结

关于CesiumWidget调度渲染、primitive渲染、Entity渲染解析、API关系架构
